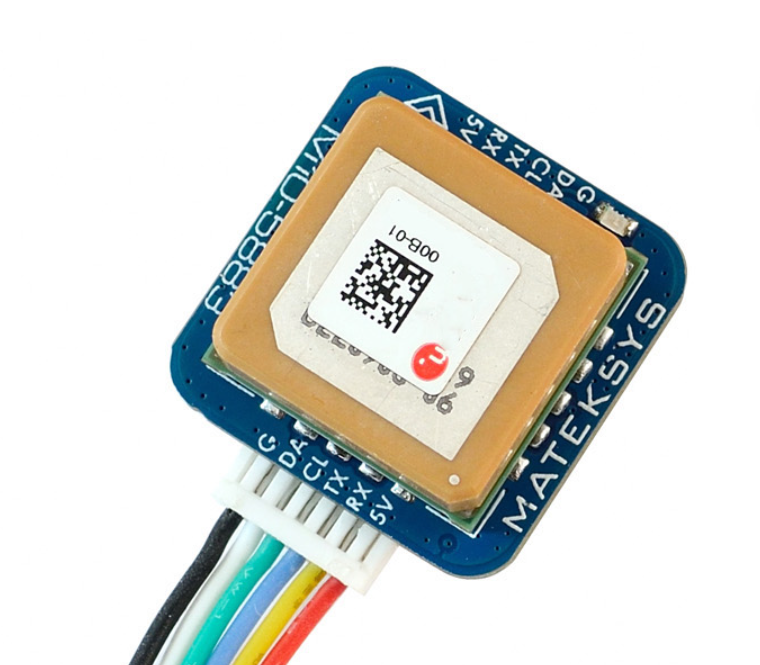

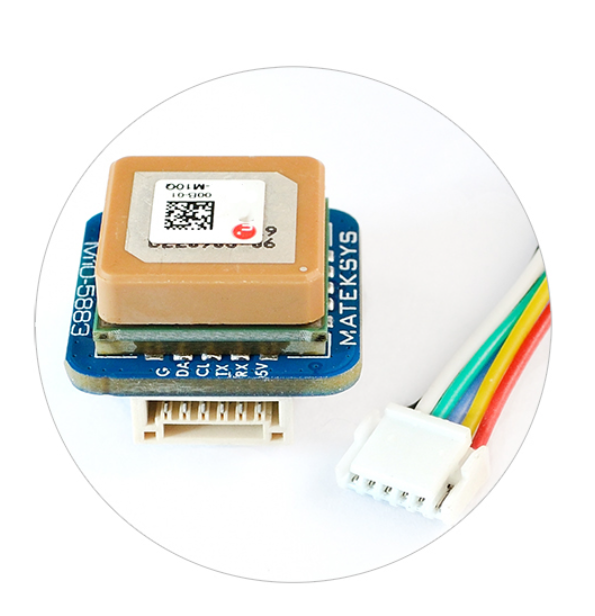

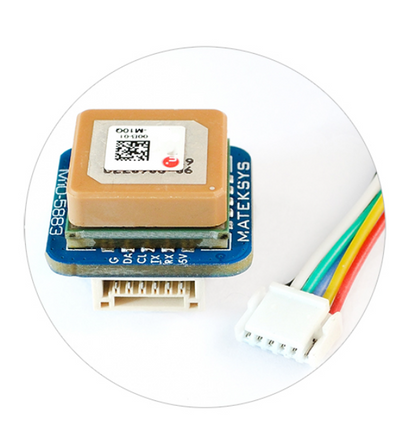

GPS modulis Mateksys M10Q-5883 su kompasu
„Matek M10Q-5883 GNSS & Compass“ yra didelio našumo GPS modulis, skirtas dronams, nuotoliniu būdu valdomiems orlaiviams ir kitoms nepilotuojamoms orlaivių (UAV) reikmėms. Jis sujungia pažangias padėties nustatymo funkcijas su patikimu kompasu kompaktiškame dizaine.
Savybės:
- M10Q-5883 naudoja kelių žvaigždynų GNSS modulį, maitinamą „u-blox M10“ serijos.
– GNSS modulis naudoja standartinę tiksliąją u-blox M10 GNSS platformą ir užtikrina išskirtinį jautrumą bei visų L1 GNSS signalų gavimo laiką. Palaiko keturių GNSS (GPS, GLONASS, „Galileo“ ir „BeiDou“) vienalaikį priėmimą. Didelis matomų palydovų skaičius leidžia imtuvui pasirinkti geriausius signalus. Tai maksimaliai padidina vietos nustatymo prieinamumą, ypač sudėtingomis sąlygomis, pavyzdžiui, giliuose miesto kanjonuose. „u-blox Super-S“ (Super-Signal) technologija pasižymi puikiu radijo dažnių jautrumu ir gali pagerinti dinaminės padėties tikslumą, kai nėra tiesioginio matomumo.
- 15 x 15 mm2 didelio stiprinimo pleistro antena užtikrina geriausią našumo ir mažo dydžio santykį. Antenos visakryptis spinduliavimo modelis padidina įrenginio diegimo lankstumą.
Specifikacijos:
GNSS modulis: u-blox SAM-M10Q-00B
Palaikomos GNSS sistemos: GPS, GLONASS, Galileo, BeiDou
Kompasas: QMC5883L
Antena: 15 x 15 x 4 mm pleistro antena
Įėjimo įtampa: nuo 4 V iki 9 V
Energijos suvartojimas: apie 13mA

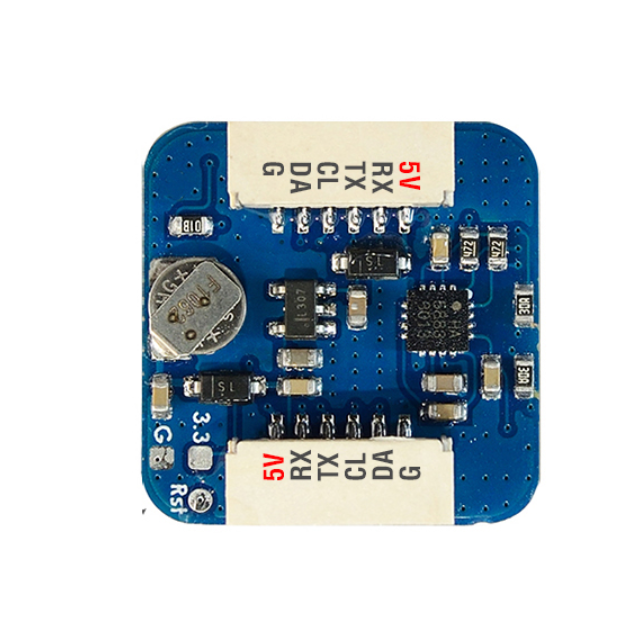

Sąsaja:
-GNSS: UART (siuntimas, priėmimas)
-Kompasas: I2C (DA, CL)
Jungtis: JST-GH-6P (1,27 mm žingsnis)
Protokolas: UBX (u-blox) esant 5 Hz arba NMEA esant 1 Hz
Darbinė temperatūra: nuo -20 °C iki +80 °C

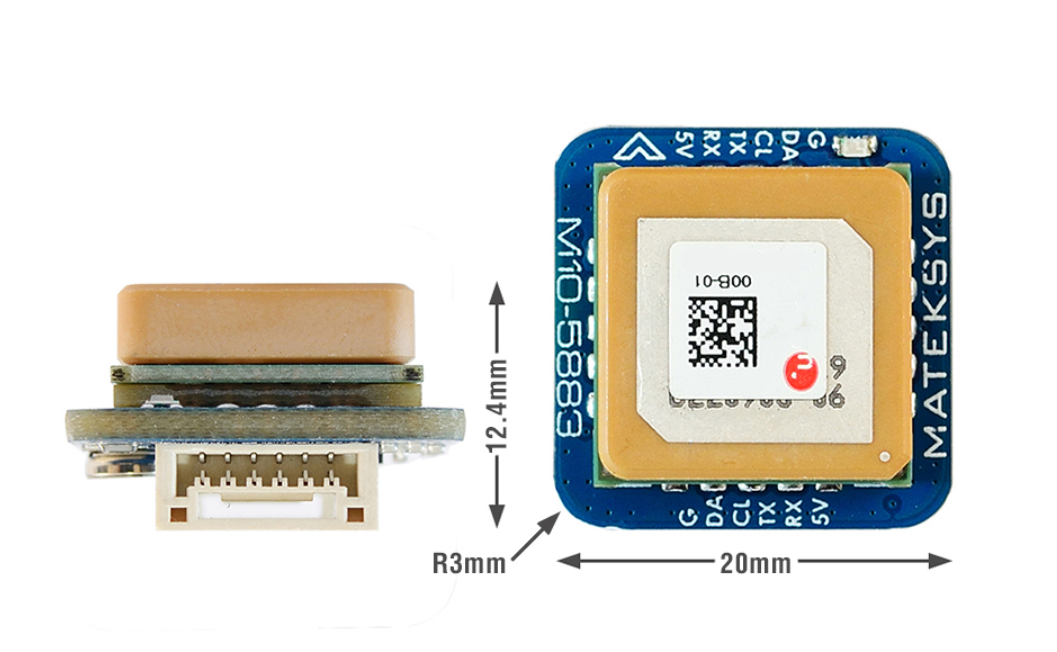

Matmenys: 20 mm x 20 mm x 12,4 mm
Svoris: apie 8 g
Į komplektą įeina:
1x GNSS modulis ir kompasas M10Q-5883
1x kabelis
